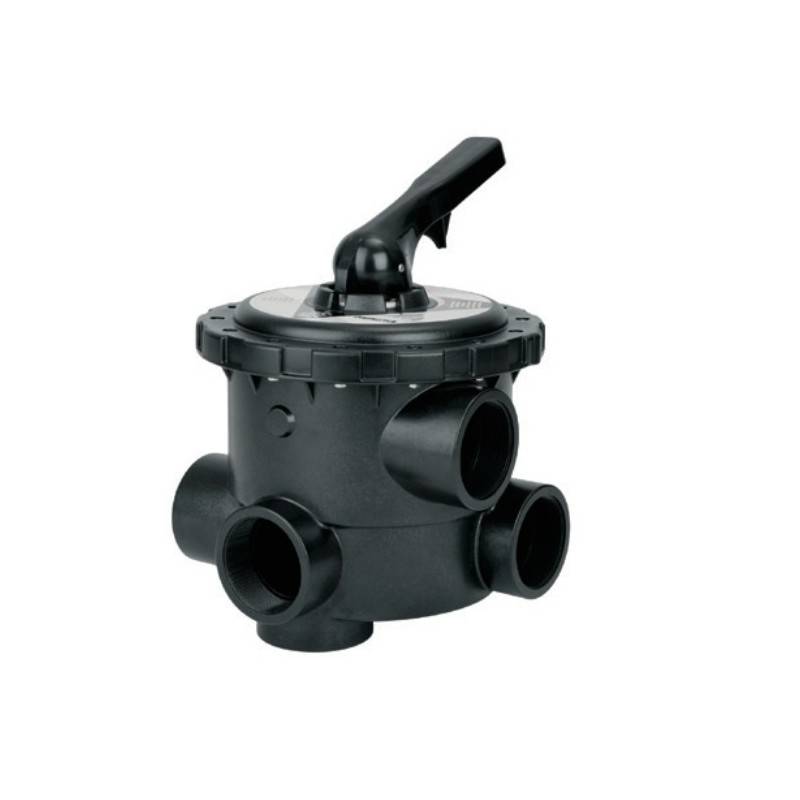

Vanne multivoies 3" Magnum AstralPool

Vanne multivoies 3" Magnum AstralPool

La vanne multivoies 3" Magnum AstralPool est conçue pour piloter le fonctionnement d'un filtre à sable dans une installation de piscine. Grâce à son montage latéral et à son raccordement de 3 pouces, elle convient aux systèmes de filtration de grande capacité nécessitant des raccordements adaptés.

Issue de la gamme Magnum, cette vanne manuelle dispose de 6 positions permettant de gérer les différentes opérations de filtration et d'entretien du filtre. Sa construction renforcée et son système de fermeture par vis en acier inoxydable sont adaptés aux contraintes des installations de filtration.

Une vanne multivoies pour les filtres de grande capacité

La vanne Magnum 3" est destinée aux installations équipées de filtres nécessitant un raccordement de grand diamètre. Son montage latéral permet de la raccorder au circuit hydraulique du filtre.

Elle est conçue pour les installations de filtration de piscine de grande dimension, dans lesquelles le choix d'une vanne compatible avec les raccordements du filtre est essentiel.

Six fonctions pour gérer la filtration

La vanne multivoies AstralPool Magnum permet de sélectionner les différentes fonctions du circuit de filtration à l'aide de sa poignée de commande :

• Filtration : l'eau traverse le filtre avant de retourner dans la piscine.
• Lavage : l'eau circule en sens inverse dans le filtre afin de nettoyer la charge filtrante et d'évacuer les impuretés.
• Rinçage : cette position permet d'éliminer les résidus restants après le lavage du filtre.
• Circulation : l'eau circule dans le circuit sans passer par le filtre.
• Vidange : l'eau est dirigée vers l'évacuation sans traverser la charge filtrante.
• Fermeture : la circulation est interrompue au niveau de la vanne.

Ces six fonctions permettent de gérer les opérations courantes du système de filtration sans devoir modifier manuellement les raccordements hydrauliques.

Construction renforcée et matériaux résistants

La vanne multivoies Magnum 3" possède un corps et un couvercle injectés en ABS renforcé de fibre de verre. La poignée de commande est également réalisée en ABS injecté.

Le système de fermeture repose sur des vis en acier inoxydable. Cette conception assure le maintien de l'ensemble et facilite les opérations de maintenance lorsque celles-ci sont nécessaires.

Une configuration de montage adaptable

La vanne est fournie avec deux bouchons permettant d'adapter sa configuration aux besoins de l'installation. Le choix de la configuration doit tenir compte des raccordements du filtre et de la disposition du circuit hydraulique.

Avant l'installation, il est important de vérifier la compatibilité du diamètre de raccordement et la disposition des entrées et sorties avec le filtre concerné.

Installation et précautions d'utilisation

La vanne multivoies doit être installée conformément aux instructions du fabricant, en veillant à l'alignement des raccordements et au bon positionnement des joints d'étanchéité.

La pompe doit impérativement être arrêtée avant toute manipulation de la poignée de la vanne. Le changement de position lorsque la pompe fonctionne risque d'endommager la vanne ou les éléments du circuit hydraulique.

La position de fermeture ne doit jamais être utilisée lorsque la pompe est en fonctionnement.

Caractéristiques techniques de la vanne AstralPool Magnum 3"

Marque	AstralPool
Gamme	Magnum
Type de produit	Vanne multivoies manuelle
Montage	Latéral
Diamètre nominal	3 pouces
Nombre de positions	6
Matériau du corps	ABS renforcé de fibre de verre
Matériau du couvercle	ABS renforcé de fibre de verre
Matériau de la poignée	ABS injecté
Système de fermeture	Vis en acier inoxydable
Accessoires fournis	Deux bouchons de configuration
Référence fabricant	28515
EAN	8420382320916

FAQ – Vanne multivoies AstralPool Magnum 3"

À quoi sert la vanne multivoies Magnum 3" ?

Elle permet de sélectionner les différentes fonctions du circuit de filtration, notamment la filtration, le lavage, le rinçage, la circulation, la vidange et la fermeture.

Combien de positions possède cette vanne ?

La vanne AstralPool Magnum 3" dispose de 6 positions.

Sur quel type de filtre peut-elle être installée ?

Elle est conçue pour les filtres à sable compatibles avec une vanne latérale de 3 pouces. Il est nécessaire de vérifier les raccordements et la configuration du filtre avant l'achat.

Quels matériaux composent la vanne Magnum 3" ?

Le corps et le couvercle sont fabriqués en ABS renforcé de fibre de verre. La poignée est en ABS injecté et la fermeture utilise des vis en acier inoxydable.

Les bouchons sont-ils fournis ?

Oui, deux bouchons sont fournis afin de permettre l'adaptation de la configuration de montage à l'installation.

Peut-on changer la position de la vanne lorsque la pompe fonctionne ?

Non. Il faut impérativement arrêter la pompe avant de manipuler la vanne multivoies. La pompe ne doit jamais fonctionner lorsque la vanne est en position fermée.

Dimensions de la vanne multivoies 3" Magnum ASTRAL
