Abri tunnel largeur 3 m pieds droits pas à 1.50 m - Long 18 m, type Camion 640 gr/m² anthracite, Façade 1 porte simple et 1 façade

Largeur

3 m

Longueurs disponibles

De 4.50 à 30 m

Hauteur au faîtage

2.20 m

Hauteur pied droit

± 1.80 m

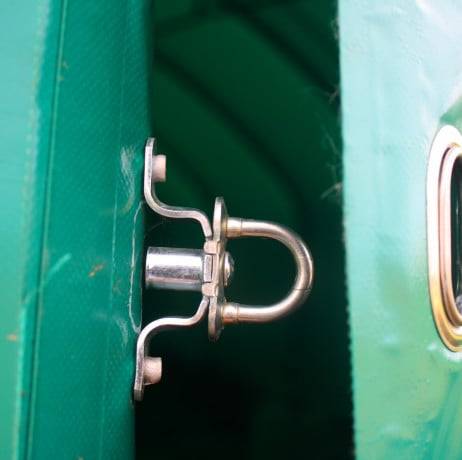

Portes

Porte souple :

Largeur : 2 m

Porte simple :

Largeur : 1.10 m

Hauteur : 1.90 m

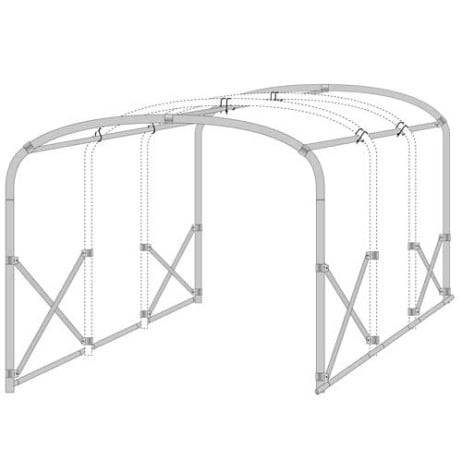

Arceaux

L'armature de cette structure en acier galvanisé anti corrosion est représentée par les arceaux.

Cette ossature est résistante aux intempéries grâce aux tubes en acier de ø 40 mm et d'épaisseur 1.50 mm.

Développé de l'arceau

6.90 ml / 4 sections

Pas entre les arceaux

Ce que l'on appelle les << pas >> sont les espacements entre chaque arceau.

Chaque tube d'acier est séparé par 1.50 m.

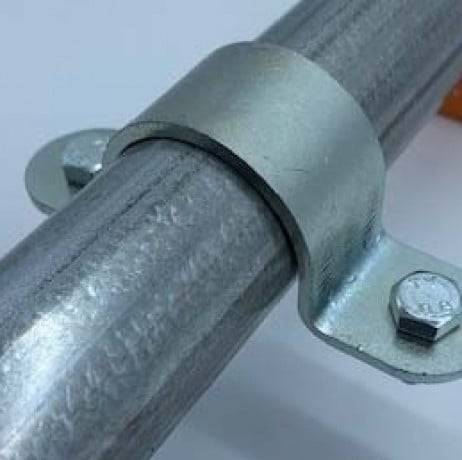

Renforts

Pour stabiliser l'abri de stockage, la structure est équipée de renforts. De véritables appuis, ils permettent de stabiliser la structure notamment en cas d'intempéries violentes ou ravageuses (pluie, grêle, vents violents).

Ainsi, nous retrouvons ces renforts :

- 3 lign
