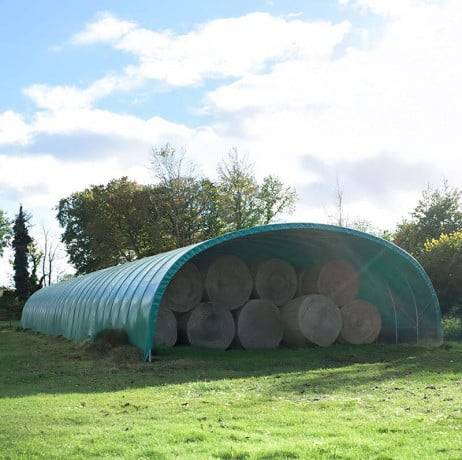

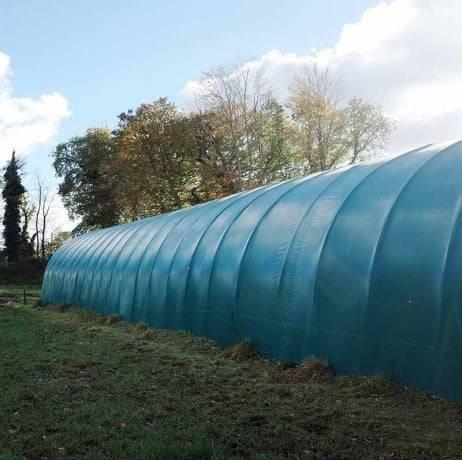

Abri tunnel en largeur 6 m pas à 1.50 m - Long 25.50 m, type 250µ vert/blanc, Façade 2 portes dbles, Fix. Sol béton

Largeur

6m

Longueurs disponibles

6 à 30ml (mètres linéaires)

Hauteur au faîtage

3.10m

Hauteur à 0.50 m du bord

1.85 m

Portes

Porte souple :

Largeur : 2.50m

Hauteur : 2.50m

Porte double :

Largeur : 2 x 1.50m

Hauteur : 2.10m

Pas entre les arceaux

Espacement entre les tubes en acier de 1.50m.

Ils représentent l'ossature de la structure et sont garants de sa résistance.

Arceaux

Ils représentent les fondations de la structure. Avec une armature en acier renforcé chaque arceau est solide.

Chaque tube d'acier a un diamètre de 40mm et d'épaisseur 1.50 mm.

Développé de l'arceau

10 ml - 2 sections

Renforts

Pour stabiliser l'abri de stockage des renforts sont ajoutés :

- 3 lignes d'entretoises (elles sont reliées entre les arceaux pour stabiliser l'abri tunnel)

- 2 lignes d'entre
