Régulateur Redox AstralPool Micro RX – Pompe doseuse chlore

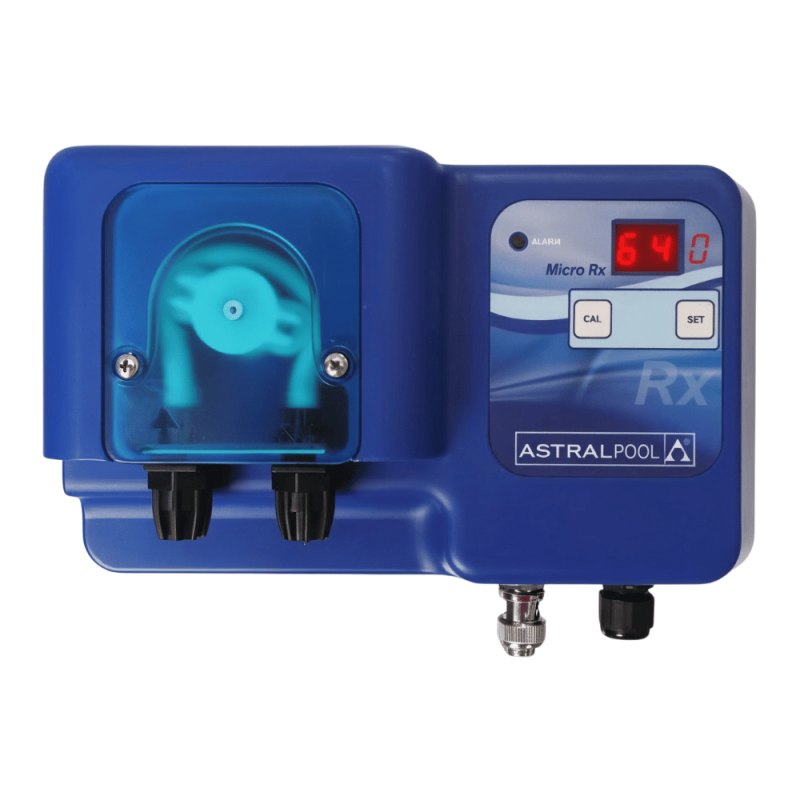

AstralPool Micro RX : régulation automatique du chlore par Redox

Le régulateur Redox AstralPool Micro RX est une solution complète pour automatiser le dosage du chlore liquide dans une piscine. Il associe une sonde Redox à une pompe péristaltique doseuse afin d'adapter automatiquement l'injection du produit désinfectant en fonction du potentiel d'oxydoréduction mesuré dans l'eau.

Le principe est simple : la sonde mesure en continu la valeur Redox de l'eau et la compare à la consigne programmée. Lorsque la valeur mesurée est insuffisante, la Micro RX déclenche la pompe et injecte progressivement le produit de traitement. Lorsque la consigne est atteinte, l'injection s'arrête.

Le fonctionnement proportionnel permet d'adapter le dosage à l'écart entre la valeur mesurée et la valeur de consigne, afin d'éviter un fonctionnement systématique à pleine capacité.

Une régulation Redox proportionnelle

La Micro RX permet de sélectionner une consigne comprise entre 300 et 800 mV. La pompe doseuse fonctionne ensuite proportionnellement en fonction de l'écart entre la mesure Redox et la valeur programmée.

La proportionnalité maximale est définie sur une plage de 100 mV. Plus l'écart avec la consigne est important, plus le temps d'injection augmente. À l'approche de la valeur souhaitée, les temps d'injection diminuent.

Le débit est ainsi régulé par une alternance entre temps d'injection et temps de pause. Le temps de fonctionnement minimal de la pompe est de 5 secondes.

Exemple de fonctionnement

Avec une consigne réglée à 730 mV :

• en dessous de 630 mV, la pompe fonctionne en continu ;
• à environ 680 mV, le fonctionnement devient proportionnel avec alternance des phases d'injection et de pause ;
• à 730 mV ou plus, la pompe s'arrête.

Pompe péristaltique 1,6 L/h

La Micro RX intègre une pompe péristaltique capable de délivrer jusqu'à 1,6 litre par heure à 1 bar. Le dosage est réglable de 0 à 100 %.

La technologie péristaltique permet de déplacer le produit à travers un tube souple sans contact direct entre le produit chimique et les éléments mécaniques de la pompe. Le tube péristaltique constitue une pièce d'usure et doit être remplacé périodiquement afin de conserver un dosage fiable.

Étalonnage de la sonde Redox

Pour garantir une mesure correcte, la sonde Redox doit être étalonnée avec une solution tampon adaptée. La Micro RX utilise une solution de référence à 468 mV.

La procédure d'étalonnage est semi-automatique : après immersion de la sonde dans la solution tampon et stabilisation de la mesure, l'appareil effectue automatiquement l'étalonnage.

Le régulateur dispose également d'une fonction permettant de contrôler l'état de la sonde. Si l'étalonnage ne peut pas être correctement effectué, l'appareil signale le problème afin de permettre le contrôle ou le remplacement de l'électrode.

Protection contre le surdosage

La Micro RX intègre une fonction d'alarme destinée à limiter les risques de dosage prolongé en cas de problème.

Si la valeur Redox n'atteint pas la consigne après le dosage d'environ 2 litres de produit, la pompe passe en mode alarme et interrompt le dosage. Une LED rouge signale alors le défaut.

Avant de remettre la pompe en fonctionnement, il est recommandé de vérifier notamment le niveau du produit à doser et le bon fonctionnement de la sonde.

Affichage et réglage simplifiés

La valeur Redox mesurée est affichée directement sur le display numérique de l'appareil. Le réglage de la consigne s'effectue à l'aide du bouton de commande prévu à cet effet.

La conception de la Micro RX privilégie une utilisation simple : l'utilisateur peut consulter la valeur mesurée, régler le point de consigne et effectuer l'étalonnage de la sonde depuis le boîtier.

Installation de la Micro RX

La Micro RX est destinée à être installée sur une installation de traitement de piscine. La sonde Redox doit être positionnée dans un emplacement permettant d'obtenir une mesure représentative de l'eau du bassin.

Le kit fourni comprend les principaux éléments nécessaires au raccordement hydraulique de la régulation, notamment le clapet d'injection, les tubes d'aspiration et de refoulement ainsi que les colliers de prise en charge.

La version proposée est équipée de colliers de prise en charge adaptés à une canalisation de diamètre 50 mm. Pour une installation en diamètre 63 mm, un raccordement adapté doit être prévu séparément.

Caractéristiques techniques

Marque	AstralPool
Modèle	Micro RX
Référence fabricant	S09AA0116818
EAN	3457500483401
Type	Régulateur Redox avec pompe péristaltique
Application	Régulation automatique du chlore liquide
Débit de dosage	1,6 L/h
Pression maximale	1 bar
Régulation	Proportionnelle de 0 à 100 %
Plage de consigne Redox	300 à 800 mV
Plage de mesure Redox	0 à 990 mV
Proportionnalité maximale	100 mV
Vitesse moteur	Environ 40 tr/min
Tube péristaltique	Santoprène 4 x 6 mm
Raccords	PP 4 x 6 mm
Connexion sonde	BNC
Alimentation	230 V AC – 50/60 Hz
Puissance absorbée	35 W
Indice de protection	IP65
Dimensions	Environ 115 x 183 x 109 mm
Poids	Environ 2 kg
Garantie	2 ans

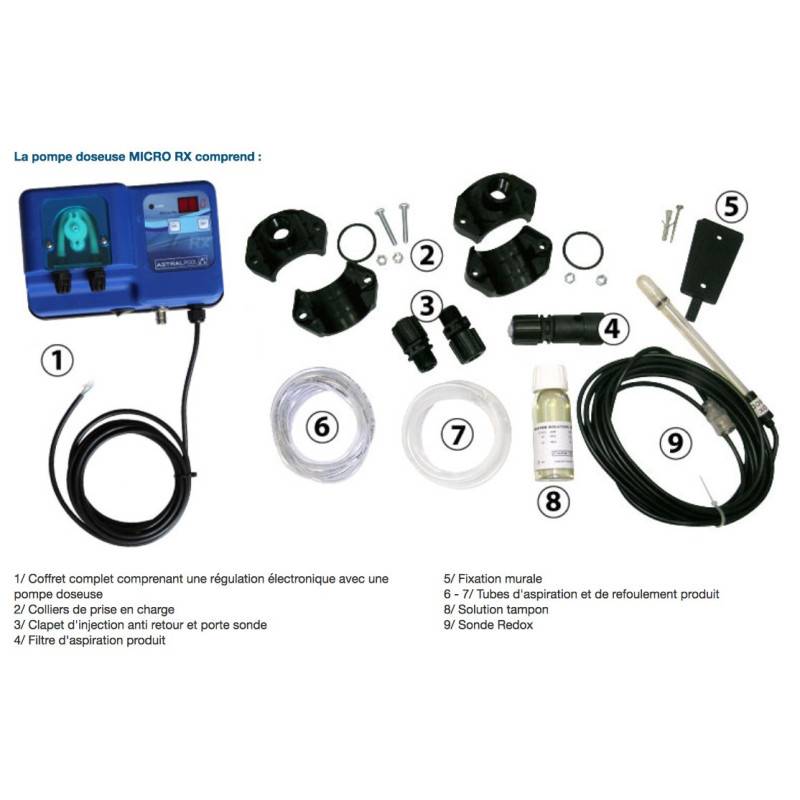

Contenu du kit

• Pompe doseuse AstralPool Micro RX
• Sonde Redox
• Porte-sonde
• Solution tampon pour l'étalonnage
• Clapet d'injection
• Tube d'aspiration de 2 m
• Tube de refoulement de 2 m
• Colliers de prise en charge pour canalisation Ø50 mm

À savoir avant l'installation

La Micro RX est un régulateur Redox destiné au dosage du désinfectant. Elle ne constitue pas une régulation pH. Pour automatiser également la correction du pH, il faut prévoir une régulation pH indépendante.

La qualité de la mesure Redox dépend notamment du bon état et du bon étalonnage de la sonde. Il est donc important de contrôler régulièrement l'électrode et d'utiliser une solution tampon propre et adaptée.

La pompe doit être installée dans un environnement approprié, conformément aux recommandations d'installation et de sécurité du fabricant.

Pourquoi choisir la Micro RX AstralPool ?

• Automatisation du dosage du chlore liquide par mesure Redox.
• Dosage proportionnel de 0 à 100 % pour adapter l'injection aux besoins de l'eau.
• Débit de 1,6 L/h à une pression maximale de 1 bar.
• Consigne réglable de 300 à 800 mV.
• Étalonnage semi-automatique de la sonde Redox.
• Contrôle de l'état de la sonde.
• Alarme de sécurité en cas de dosage prolongé sans atteinte de la consigne.
• Boîtier IP65 adapté à une installation technique.
• Kit de raccordement fourni pour faciliter l'installation.

FAQ – AstralPool Micro RX

À quoi sert la Micro RX AstralPool ?

La Micro RX permet d'automatiser la régulation du désinfectant d'une piscine. Sa sonde mesure le potentiel Redox de l'eau et la pompe péristaltique injecte proportionnellement du chlore liquide lorsque cela est nécessaire.

La Micro RX mesure-t-elle directement le taux de chlore ?

Non. La Micro RX mesure le potentiel Redox de l'eau. Cette mesure sert de référence pour piloter automatiquement l'injection du désinfectant.

Quel produit peut être injecté avec la Micro RX ?

La Micro RX est destinée au dosage d'un désinfectant liquide compatible avec ce type de pompe, notamment du chlore liquide. Le produit utilisé doit être compatible avec l'installation et les recommandations du fabricant.

Quel est le débit de la pompe Micro RX ?

Le débit maximal est de 1,6 L/h à 1 bar. Le dosage est proportionnel et peut fonctionner de 0 à 100 %.

Quelle consigne Redox peut-on régler ?

La consigne peut être réglée entre 300 et 800 mV.

Comment étalonner la sonde Redox ?

L'étalonnage s'effectue avec une solution tampon à 468 mV. La procédure est semi-automatique : après stabilisation de la sonde dans la solution, l'appareil effectue l'étalonnage.

La Micro RX régule-t-elle aussi le pH ?

Non. La Micro RX est dédiée à la régulation Redox et au dosage du désinfectant. Une pompe ou une régulation pH indépendante est nécessaire pour automatiser la correction du pH.

Que se passe-t-il si la consigne Redox n'est pas atteinte ?

La Micro RX dispose d'une fonction d'alarme. Si la consigne n'est pas atteinte après environ 2 litres de produit dosé, la pompe arrête le dosage et signale le problème par une alarme.

Quel est l'indice de protection de la Micro RX ?

Le boîtier bénéficie d'un indice de protection IP65.

Quel raccordement est fourni avec la Micro RX ?

Le kit comprend notamment un clapet d'injection, un tube d'aspiration de 2 m, un tube de refoulement de 2 m et des colliers de prise en charge pour canalisation de diamètre 50 mm.
